74LVC1G86高效替代方案：UTC友顺U74LVC1G86
在现代电子设计中，选择合适的逻辑门产品对于电路性能的提升至关重要。NXP的74LVC1G86作为一款经典的2输入异或门，长期以来被广泛应用于各类电子系统中。国产品牌友顺科技推出了74LVC1G86高效替代方案：UTC友顺U74LVC1G86，这款产品在保持与74LVC1G86兼容性的同时，提供了更优的性能和更多的选择，成为理想的替代方案。
产品概述：
NXP的74LVC1G86是一款高性能、低功耗的CMOS 2输入异或门，采用SOT353封装。其工作电压范围宽（1.65V至5.5V），具备高抗噪性，且符合JEDEC多项标准。该器件支持部分断电应用（Ioff功能），可防止断电时的反向电流，适用于混合3.3V与5V环境，具有低功耗、低电压等特点。

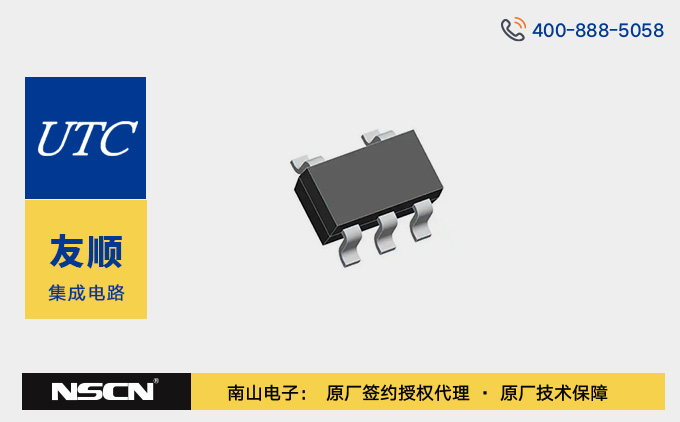

UTC友顺的U74LVC1G86同样为单个2输入异或门，功能上完全兼容74LVC1G86，提供B A Y ⊕ = 或 AB AB Y + = 的正逻辑功能。它支持1.65V至5.5V的工作电压范围，输入可接受高达5.5V的电压，具备Ioff功能以支持部分断电模式，具有低功耗和最大4ns的传播延迟（3.3V条件下）。此外，U74LVC1G86提供多种封装形式，如SOT-23-5、SOT-25、SOT-353、SOT-553及X2DFN1010-6，满足不同应用场景的需求。
性能对比：
性能参数对比：
| 参数 | NXP 74LVC1G86 | UTC友顺U74LVC1G86 |
|---|---|---|
| 工作电压范围 | 1.65V至5.5V | 1.65V至5.5V |
| 输入电压范围 | 0至5.5V | 0至5.5V |
| Ioff功能 | 支持 | 支持 |
| 低功耗 | CMOS低功耗 | 低功耗 |
| 最高传播延迟（3.3V） | 2.3ns（50pF负载） | 4ns（15pF负载） |
| 封装形式 | SOT353 | SOT-23、SOT-353等5种封装 |
电气特性对比：
从电气特性来看，两者在关键参数上高度一致。例如，在输入高电平（VIH）和低电平（VIL）的电压范围上，均随工作电压（VCC）的不同而有所变化，确保了在不同电压条件下输入信号的准确识别。此外，两者在输出高电平（VOH）和低电平（VOL）下的电压表现也相似，能够在规定的负载电流下提供稳定的输出电平。
工作模式对比：
两者均支持部分断电模式（Ioff功能），当设备断电时，Ioff电路会禁用输出，防止反向电流对设备造成损害。这使得它们在需要频繁切换电源状态或部分电路断电的应用中具有优势。在工作温度范围上，U74LVC1G86的推荐工作温度范围更广（-40℃至+125℃），相较于74LVC1G86的-40℃至+85℃，能够适应更严苛的工作环境。
应用案例：
在实际应用中，U74LVC1G86可广泛应用于各种需要异或逻辑运算的电路中。例如，在数字信号处理领域，可作为数据比较器，用于检测两个输入信号的差异；在通信电路中，可用于编码和解码过程中的异或运算；在计算机系统中，可参与地址译码、数据校验等操作。其低功耗和宽工作电压范围的特点，使其在便携式设备、物联网节点等对功耗敏感的应用中具有显著优势。
彩神vll电子是UTC友顺公司授权代理商，欢迎咨询选购UTC友顺U74LVC1G86，如需产品详情、选型指导或样品申请，欢迎通过在线客服联系，获取原厂品质保障与高效服务，助力降低供应链风险、提升项目性价比。
