高效大电流场景优选：风华高科HA0520系列功率电感器深度解析

发布时间：2025-05-26 品牌：风华(FH) 浏览量：144

HA0520系列是风华高科HA功率电感器的其中一个系列，专为高功率密度场景设计，采用表面贴装（SMD）封装，外形尺寸紧凑（5.90mm×5.30mm×2.2mm，MAX 值），适配高密度电路板布局。高效大电流场景优选：风华高科HA0520系列功率电感器的核心结构由金属磁芯、H级漆包线线圈及镀锡铜电极片组成，磁屏蔽设计有效抑制漏磁，降低电磁干扰（EMI），满足现代电子设备对低噪声的严格要求。工作温度范围覆盖 -40℃~125℃，可在高低温、复杂环境中稳定运行，兼具小型化与高可靠性。

核心优势：

1. 超强电流承载能力，适配高功率场景

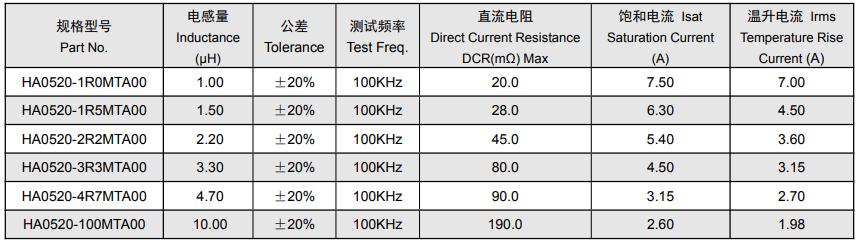

HA0520系列“超大饱和电流”为核心，典型型号如 HA0520-1R0MTA00，饱和电流（Isat）可达 7.5A，温升电流（Irms）7.0A，即使在大电流工况下，仍能保持电感量稳定，避免因电流过载导致的性能衰减。随着电感量增加，电流承载能力呈线性优化，例如电感量 10μH 的HA0520-100MTA00，饱和电流为 2.6A，温升电流 1.98A，满足不同功率等级的设计需求。
2. 低直流电阻（DCR），提升能量转换效率
该系列通过优化线圈绕制工艺与材料选型，实现了低至 20mΩ（HA0520-1R0MTA00）的直流电阻，显著降低导通损耗，提升电源转换效率。以 DC/DC 转换器为例，低 DCR 可减少发热，降低散热设计成本，尤其适合对能效敏感的便携式设备。
3. 磁屏蔽结构，兼顾 EMC 性能与稳定性
采用金属磁芯的磁屏蔽设计，有效抑制漏磁，减少对周边元件的电磁干扰，同时增强电感本身的抗干扰能力，确保在高频噪声环境下稳定运行。这一特性对通信设备、精密仪器等对 EMC 要求高的场景至关重要。
4. 严苛可靠性测试，保障长期稳定运行
HA0520系列通过多项可靠性测试，包括：
耐焊接热：260℃焊锡中浸 10 秒，电感量变化≤±10%；
高低温循环：-40℃~125℃温度冲击 32 次，性能稳定；
高温负载寿命：85℃下加载额定电流 1000 小时，电感量变化≤±10%。

应用场景：

1. 便携式电子设备
在笔记本电脑、平板电脑、智能手机的电源管理模块中，HA0520 系列凭借紧凑尺寸与低 EMI 特性，适配电池充电电路、DC/DC 转换模块，支持高效功率传输，延长设备续航。
2. 工业控制与通信设备
在工业路由器、基站电源等场景，其宽温工作范围与高可靠性确保在恶劣环境下稳定运行，磁屏蔽设计避免信号干扰，保障通信质量。
3. 消费电子与智能家居
适用于智能手表、无线耳机等可穿戴设备的微型电源系统，以及家电变频控制电路，助力实现小型化、高效化设计。

风华功率电感器HA0520系列凭借其超大电流承载能力、低直流电阻、磁屏蔽结构以及在可靠性测试中的出色表现，成为表面贴装功率电感器领域的佼佼者。其多样化电感量与精准公差控制，满足不同电子设备对电感元件的需求，为现代电子制造与创新应用提供了坚实基础。在追求高性能、高可靠性的电子产业中，HA0520系列功率电感器无疑是值得信赖的选择。
