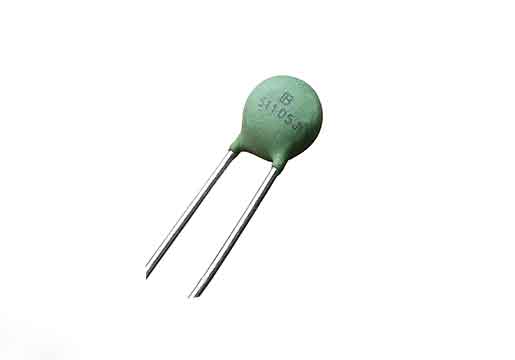

君耀压敏电阻5H系列保护电路中的敏感器件
君耀压敏电阻5H系列是一种以氧化锌为主要材料烧结而成的半导体型浪涌保护器件，属于钳位型过电压保护器件。它通过在电路中并联的方式，当电压达到其击穿电压时，电阻瞬间减小为低阻抗，泄放大浪涌电流，从而将浪涌电压限制在一个较低的水平，保护电路中的敏感器件。
技术参数
- 压敏电压范围：18V~750V，可满足不同电压等级的电路保护需求。
- 最大峰值电流：在8/20μs脉冲条件下，最大峰值电流可达800A。
- 芯片直径：5mm，尺寸适中，便于在各种电路板上安装。
- 响应时间：小于25ns，能够在瞬间过电压出现时迅速响应，及时保护电路。
- 工作温度范围：-40℃~+125℃，适应多种恶劣环境条件。
- 存储温度范围：-40℃~+125℃。
产品优势
- 高可靠性设计：采用高品质氧化锌陶瓷材料和自有压片烧结工艺，陶瓷晶体结构稳定，耐压强度高，长时间工作不退化。同时，严格通过UL1449、IEC61000-4-5、GB/T17626等标准测试，在高温、高湿、高盐雾等环境下具备优良耐久性。
- 快速响应与大能量吸收：响应时间小于25ns，能够快速抑制瞬态过压对电路的冲击。多种系列产品提供高达10kA以上浪涌承受能力，满足IEC/GB浪涌等级。
- 环保合规，认证齐全：全系列通过RoHS、REACH、UL、TUV、CQC等多项认证，部分产品符合汽车级AEC-Q200标准，可用于车规应用。
| 君耀压敏电阻型号推荐 | |||
|---|---|---|---|
| 151KH05J | 180KH05J | 221KH05 | 301KH05J |
| 470KH05J | 511KH05 | 101KH05 | 101KH05J |
| 121KH05 | 121KH05J | 151KH05 | 180KH05 |
| 181KH05 | 181KH05J | 201KH05 | 201KH05J |
| 220KH05 | 220KH05J | 221KH05J | 241KH05 |
| 241KH05J | 270KH05 | 270KH05J | 271KH05 |
| 271KH05J | 301KH05 | 330KH05 | 330KH05J |
| 331KH05 | 331KH05J | 361KH05 | 361KH05J |
| 390KH05 | 390KH05J | 391KH05 | 391KH05J |
| 431KH05 | 431KH05J | 470KH05 | 471KH05 |
| 471KH05J | 511KH05J | 560KH05 | 560KH05J |
| 561KH05 | 561KH05J | 621KH05 | 621KH05J |
| 680KH05 | 680KH05J | 681KH05 | 681KH05J |
| 751KH05 | 751KH05J | 820KH05 | 820KH05J |
应用场景
君耀压敏电阻5H系列广泛应用于多种领域，包括但不限于：
- 消费类产品：如电视、音响等电子设备的电源保护。
- 工业产品：如工业控制设备、自动化生产线中的电源保护。
- 通讯领域：如通信基站、网络交换设备的信号线路保护。
- 电脑及周边设备：如电脑电源、打印机等设备的电源保护。
- 汽车电子：如汽车电子系统的过电压保护。
- 电源供应器：如各类开关电源、适配器的过电压保护。
- 信号线路保护：如工业自动化系统中的信号传输线路保护。
- 军事、航天航空导航系统及控制系统：在这些高可靠性要求的领域中，用于关键设备的过电压保护。
君耀压敏电阻5H系列凭借其快速的响应速度、强大的浪涌吸收能力和广泛的电压范围，成为了电子电路保护领域中不可或缺的元件。它不仅能够有效保护电路中的敏感器件免受瞬态过电压的损害，还通过了多项国际认证，确保了产品的可靠性和安全性。无论是在消费电子、工业控制还是汽车电子等众多领域，5H系列都能提供可靠的保护解决方案，是电路保护的可靠之选。
